Объекты, поездки, события

Опции "Объекты", "Поездки" и "События"

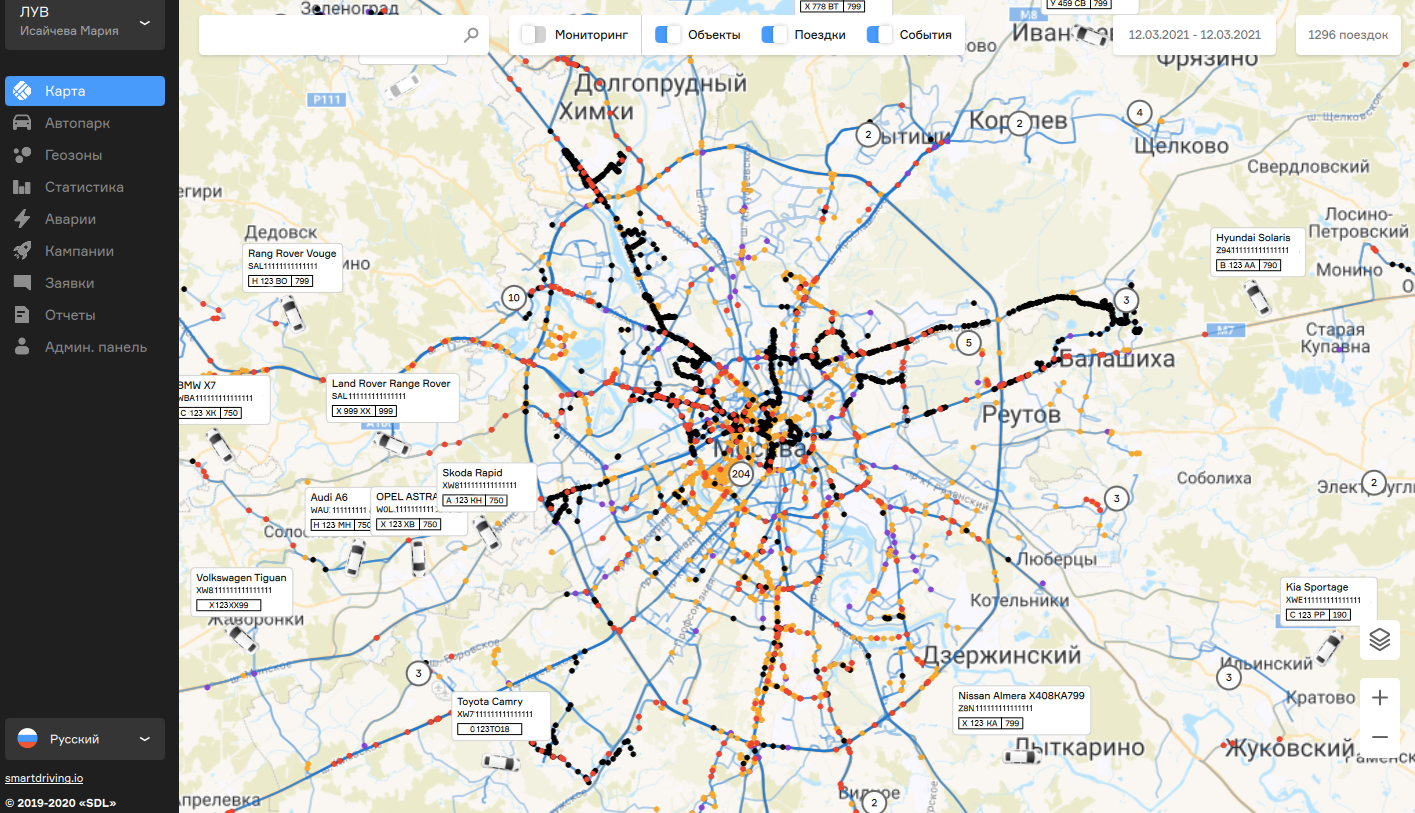

В приложении SDL Atlas предусмотрены 3 опции, благодаря которым на картах отображаются данные по:

  • объектам,

  • поездкам,

  • событиям.

Опция «Объекты» отображает иконки выбранных транспортных средств. Опция «Поездки» отображает данные треков за выбранный период на карте. Опция «События» отображает на треке превышения скорости, опасные маневры, резкие повороты и торможения.

По умолчанию все 3 опции включены. Для просмотра данных по поездкам выберите интересующий объект/группу объектов, период и настройте опции.

По выбранным ТС за обозначенный временной интервал рассчитается количество поездок, отображаемое в правом верхнем углу.

По каждой из поездок можно посмотреть подробную информацию - достаточно навести курсор на поездку/группу поездок (поездка/поездки подсветятся зеленым цветом), кликнуть левой кнопкой мыши и справа появится информационная панель.

Также информационная панель появляется по клику на поле с количеством поездок в правом верхнем углу:

Кликните левой кнопкой мыши на поездку для просмотра подробных данных по ней. При наведении курсора на поездку/поездки в списке поездка также подсвечивается зеленым на карте.

Данные по поездке включают в себя:

  • Дату и время начала и окончания поездки,

  • Адрес начала и окончания поездки,

  • Время, проведенное в дороге, и пробег,

  • Затраченное количество литров топлива во время поездки,

  • Количество событий (нарушений), произошедших за время поездки.

Детали по поездке (информация по нарушениям) появляются при клике на информационный блок с данными по поездке на панели справа:

В системе фиксируются следующие виды нарушений:

  • резкое ускорение,

  • превышение скорости,

  • опасный маневр (резкий поворот),

  • резкое торможение.

По каждому нарушению отображаются:

  • дата и время, когда произошло нарушение,

  • скорость (км/ч), при которой было совершено нарушение,

  • адрес, по которому произошло нарушение,

  • координаты нарушения.

Клик по поездке на панели справа дает возможность не только получить детальную информацию по ней, но и выделить соответствующую поездку на карте. По выделенной поездке отображаются следующие точки:

  • точки начала/конца трека,

  • промежуточные точки трека,

  • точки нарушений.

В промежуточных точках и точках нарушений стрелка обозначает направление движения транспортного средства. Точки начала и конца поездки отображаются на треке кружками с надписями «A» и «B» соответственно. Нарушения выделяются в соответствующих точках на треке маркером-стрелкой, цвет и величина которой визуально различаются в зависимости от типа и степени нарушений. При клике по нарушению на панели справа соответствующее нарушение будет выделено на треке маркером-стрелкой увеличенного размера:

При необходимости детальную информацию по каждой из точек на треке также можно просмотреть прямо на карте, наведя курсор мыши на соответствующую точку поездки.

Для точек начала и конца поездки отображаются: адрес и дата и время.

Для промежуточных точек трека отображаются:

  • адрес,

  • дата и время,

  • координаты,

  • скорость.

Для точек с нарушениями отображаются:

  • вид нарушения,

  • адрес, где произошло нарушение,

  • дату и время, когда произошло нарушение,

  • координаты нарушения,

  • скорость (км/ч), при которой было совершено нарушение.
